Autor: Calani

Druck beschreibt, wie viel Kraft auf eine bestimmte Fläche wirkt. In der Pneumatik ist bar die wichtigste Praxiseinheit. Doch auch PSI, kPa, mbar und ältere Druckeinheiten spielen in Datenblättern, Sensorik, Vakuumtechnik und Bestandsanlagen eine wichtige Rolle.

Inhalt

• Grundprinzip: Was ist Druck?
• Überblick über die Druckeinheiten
• Die einzelnen Einheiten im Detail
• Wie die Einheiten zusammenwirken
• Überdruck und Absolutdruck
• Praktische Orientierung
• Die wichtigsten Merksätze

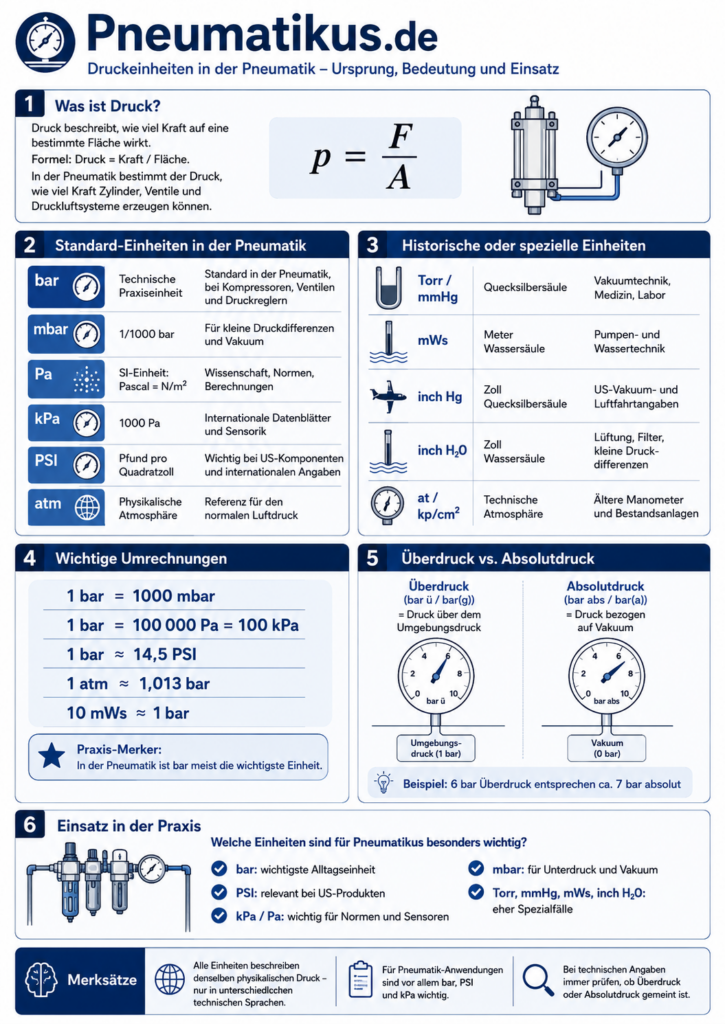

1. Grundprinzip: Was ist Druck?

Druck beschreibt, wie viel Kraft auf eine bestimmte Fläche wirkt. Je kleiner die Fläche bei gleicher Kraft ist, desto höher ist der Druck.

In der Pneumatik wirkt die Energie der komprimierten Luft auf Kolbenflächen, Ventile, Dichtungen und Schlauchleitungen.

Beispiel: Ein Pneumatikzylinder mit größerer Kolbenfläche erzeugt bei gleichem Druck mehr Kraft als ein kleiner Zylinder.

2. Überblick über die Druckeinheiten

Einheit	Bedeutung / Ursprung	Typischer Einsatz
bar	Technische Druckeinheit; 1 bar = 100.000 Pa.	Standard in Pneumatik, Drucklufttechnik, Kompressoren, Ventilen und Schläuchen.
mbar	Millibar; ein Tausendstel bar.	Feindruck, Vakuumtechnik, Meteorologie und geringe Druckdifferenzen.
Pa	Pascal; SI-Einheit für Druck. 1 Pa = 1 N/m².	Wissenschaft, Normen und technische Berechnungen.
kPa	Kilopascal; 1 kPa = 1.000 Pa.	Technische Dokumentation und internationale Datenblätter.
Torr / mmHg	Druck einer Quecksilbersäule.	Vakuumtechnik, ältere Messgeräte, Medizin und Labor.
mWs	Meter Wassersäule.	Pumpen, Wassertechnik, Differenzdruck und Füllstand.
at / kp/cm²	Technische Atmosphäre; ältere Einheit auf Basis von Kilopond pro Quadratzentimeter.	Ältere Maschinen, Manometer und Bestandsanlagen.
inch Hg	Zoll Quecksilbersäule.	US-Technik, Luftfahrt, Wettertechnik und Vakuumangaben.
inch H₂O	Zoll Wassersäule.	Lüftungstechnik, Filterüberwachung und kleine Druckdifferenzen.
PSI	Pounds per square inch; Pfund Kraft pro Quadratzoll.	USA, Hydraulik, Pneumatik, Reifen und Kompressoren.
atm	Physikalische Atmosphäre; mittlerer Luftdruck auf Meereshöhe.	Physik, Chemie und Referenzdruck.

3. Die einzelnen Einheiten im Detail

bar

bar ist im deutschsprachigen Maschinenbau und in der Pneumatik die praktisch wichtigste Druckeinheit.

• 1 bar = 100.000 Pa
• 1 bar = 100 kPa
• 1 bar entspricht ungefähr 14,5 PSI
• 1 bar entspricht ungefähr 0,987 atm

In der Pneumatik werden Betriebsdrücke fast immer in bar angegeben. Typische Druckluftsysteme arbeiten häufig in einem Bereich von etwa 6 bis 10 bar. Der konkrete Betriebsdruck hängt unter anderem von der Anwendung, dem Kompressor sowie den eingesetzten Ventilen, Zylindern und Schläuchen ab.

mbar – Millibar

mbar bedeutet Millibar. 1 bar entspricht 1.000 mbar. Die Einheit wird verwendet, wenn der Druck sehr klein ist oder feine Druckunterschiede wichtig sind.

• Vakuumtechnik und Unterdruckmessung
• Differenzdruck und empfindliche Sensorik
• Wetter und Luftdruck

Der normale Luftdruck liegt ungefähr bei 1.013 mbar.

Pa – Pascal

Pascal ist die offizielle SI-Einheit für Druck. 1 Pa = 1 N/m². Das bedeutet: Ein Pascal entspricht einer Kraft von einem Newton, verteilt auf einen Quadratmeter.

Für die praktische Pneumatik ist ein Pascal eine sehr kleine Einheit. Deshalb werden in technischen Daten häufiger kPa, bar oder MPa verwendet.

kPa – Kilopascal

Kilopascal ist die größere und praktischere Variante des Pascal. 1 kPa = 1.000 Pa und 100 kPa = 1 bar.

kPa findet man häufig in internationalen technischen Datenblättern, besonders bei Sensoren, Reglern, Ventilen und Komponenten aus Ländern, in denen konsequenter mit SI-Einheiten gearbeitet wird.

bar	kPa
1 bar	100 kPa
6 bar	600 kPa
10 bar	1.000 kPa

Torr und mmHg

Torr und mmHg stammen aus der Druckmessung mit Quecksilbersäulen. Früher wurde der Druck bestimmt, indem man beobachtete, wie hoch eine Quecksilbersäule durch den Luftdruck gedrückt wurde.

Der normale Luftdruck entspricht ungefähr 760 mmHg beziehungsweise 760 Torr. Diese Einheiten sind heute vor allem in der Vakuumtechnik, Medizin, Labor- und Messtechnik sowie in älteren technischen Unterlagen gebräuchlich.

mWs – Meter Wassersäule

mWs steht für Meter Wassersäule. Die Einheit beschreibt, welchen Druck eine Wassersäule mit einer bestimmten Höhe erzeugt.

Als Faustregel gilt: 10 mWs entsprechen ungefähr 1 bar. Die Einheit wird besonders in der Pumpentechnik, bei Wasserleitungen, in der Füllstandsmessung, Gebäudetechnik und Differenzdruckmessung eingesetzt.

at und kp/cm² – technische Atmosphäre

at steht für technische Atmosphäre. Die Einheit basiert auf der älteren Einheit Kilopond pro Quadratzentimeter: 1 at = 1 kp/cm².

Diese Druckeinheit ist heute veraltet, taucht aber noch auf alten Manometern, in Maschinenunterlagen, historischen Datenblättern und technischen Zeichnungen auf.

1 at liegt sehr nah bei 1 bar: 1 at entspricht ungefähr 0,981 bar. Für moderne Pneumatikanwendungen sollte bevorzugt mit bar, Pa oder kPa gearbeitet werden.

inch Hg – Zoll Quecksilbersäule

inch Hg ist die englischsprachige Variante einer Druckangabe über eine Quecksilbersäule. Die Einheit kommt vor allem in den USA, in der Luftfahrt, Wettertechnik, bei Vakuummessungen sowie auf älteren oder amerikanischen Geräten vor.

inch H₂O – Zoll Wassersäule

inch H₂O beschreibt den Druck einer Wassersäule in Zoll. Die Einheit wird für sehr kleine Druckunterschiede verwendet.

Typische Einsatzbereiche sind Lüftungstechnik, Filterüberwachung, Strömungsmessung, Differenzdrucksensoren, Gebläse und Ventilatoren.

PSI – pounds per square inch

PSI ist die wichtigste Druckeinheit im angloamerikanischen Raum. 1 PSI entspricht ungefähr 0,06895 bar. Umgekehrt entspricht 1 bar ungefähr 14,5 PSI.

PSI findet man häufig bei amerikanischen Kompressoren, Reifen, Hydraulik- und Pneumatikkomponenten, Druckbehältern und Werkzeugen.

bar	PSI
1 bar	ca. 14,5 PSI
6 bar	ca. 87 PSI
8 bar	ca. 116 PSI
10 bar	ca. 145 PSI

atm – physikalische Atmosphäre

atm steht für physikalische Atmosphäre und beschreibt den mittleren Luftdruck auf Meereshöhe. 1 atm = 101.325 Pa und entspricht ungefähr 1,01325 bar.

atm wird vor allem in Physik, Chemie und Thermodynamik verwendet. In der praktischen Pneumatik ist bar üblicher.

4. Wie die Einheiten zusammenwirken

Alle Einheiten beschreiben denselben physikalischen Sachverhalt: Druck. Der Unterschied liegt darin, aus welchem technischen, wissenschaftlichen oder historischen Bereich die jeweilige Einheit stammt.

Bereich	Typische Einheit
Pneumatik und Maschinenbau	bar
Internationale Normen	Pa, kPa
USA und englische Technik	PSI
Vakuumtechnik	mbar, Torr, mmHg
Wassertechnik	mWs, inch H₂O
Physik und Chemie	atm, Pa
Ältere Technik	at, kp/cm²

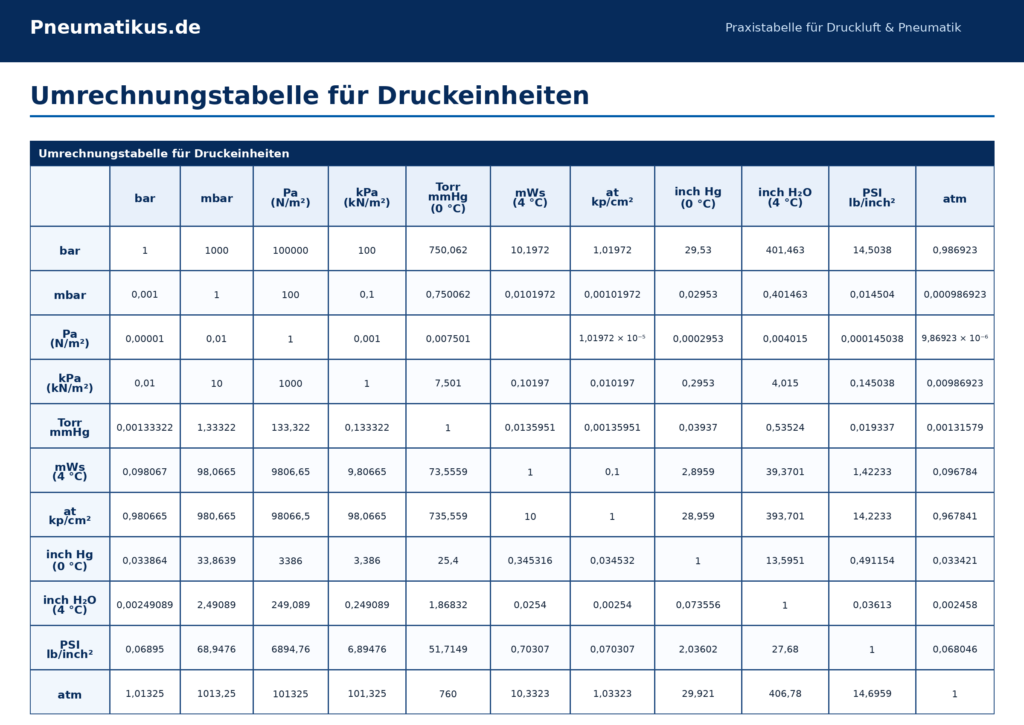

Eine Umrechnungstabelle funktioniert daher wie eine Übersetzungstabelle zwischen verschiedenen technischen Sprachen.

5. Wichtig für die Pneumatik: Überdruck und Absolutdruck

In der Drucklufttechnik wird meistens mit Überdruck gearbeitet. Zeigt ein Manometer 6 bar an, bedeutet das in der Regel: Der Druck liegt 6 bar über dem normalen Umgebungsdruck.

Der tatsächliche absolute Druck gegenüber einem Vakuum beträgt dann ungefähr 7 bar absolut, weil zum angezeigten Überdruck noch etwa 1 bar Umgebungsdruck hinzukommt.

Angabe	Bedeutung
bar(g) oder bar ü	Überdruck gegenüber der Umgebung
bar(a) oder bar abs	Absolutdruck gegenüber einem Vakuum
Vakuum / Unterdruck	Druck unterhalb des Umgebungsdrucks

6. Praktische Orientierung

Priorität	Einheit	Warum wichtig?
1	bar	Standardangabe für den Betriebsdruck.
2	PSI	Wichtig bei internationalen und amerikanischen Datenblättern.
3	kPa / Pa	Wichtig für Normen, Sensoren und technische Berechnungen.
4	mbar	Wichtig bei Vakuum und kleinen Druckdifferenzen.
5	atm	Referenz für den Umgebungsdruck.
6	Torr / mmHg / inch Hg	Relevant bei Vakuum, Medizin, Labor und älteren Angaben.
7	mWs / inch H₂O	Relevant in der Wasser-, Lüftungs- und Differenzdrucktechnik.
8	at / kp/cm²	Ältere technische Einheiten, die vor allem in Bestandsanlagen vorkommen.

7. Die wichtigsten Merksätze

• 1 bar ist die wichtigste Praxiseinheit in der Pneumatik.
• 1 bar = 100.000 Pa = 100 kPa = ca. 14,5 PSI.
• 1 atm ist nicht genau 1 bar, sondern entspricht ca. 1,01325 bar.
• PSI ist vor allem bei amerikanischen Produkten und Datenblättern wichtig.
• mbar, Torr und mmHg werden besonders bei Unterdruck und Vakuum relevant.
• mWs und inch H₂O beschreiben Druck über Flüssigkeitssäulen und sind vor allem bei kleinen Druckdifferenzen nützlich.
• Bei technischen Druckangaben sollte immer geprüft werden, ob Überdruck oder Absolutdruck gemeint ist.

---

Fazit: Für die tägliche Arbeit in der Pneumatik ist bar die zentrale Druckeinheit. Wer internationale Datenblätter, Sensorwerte, Vakuumangaben oder ältere Anlagen beurteilen möchte, sollte jedoch auch PSI, kPa, mbar und die gebräuchlichen historischen Einheiten sicher einordnen können.

Pneumatikzylinder auslegen: schnell, verständlich und praxisnah

Die richtige Auslegung eines Pneumatikzylinders beginnt oft mit einer einfachen Frage:
Welche Kraft liefert der Zylinder bei einem bestimmten Betriebsdruck?

Genau dafür haben wir im Pneumatikum den neuen Pneumatikzylinder-Rechner ergänzt. Er hilft dabei, wichtige technische Werte schnell zu überschlagen und eine bessere Grundlage für die Auswahl oder Prüfung eines Pneumatikzylinders zu schaffen.

Der Rechner ermittelt unter anderem:

• Schubkraft beim Ausfahren
• Zugkraft beim Einfahren
• wirksame Kolbenflächen
• Zylindervolumen
• Normluftverbrauch beim Ausfahren und Einfahren
• Normluftverbrauch pro Zyklus

Damit eignet sich das Werkzeug besonders für alle, die Pneumatikzylinder planen, vergleichen oder bestehende Anwendungen besser einschätzen möchten.

Die Grundidee: F = P × A

In unserem Logo steht die Formel F = PA. Sie ist nicht nur ein gestalterisches Element, sondern beschreibt einen zentralen Zusammenhang in der Pneumatik:

Kraft = Druck × Fläche

Bei einem Pneumatikzylinder wirkt der Betriebsdruck auf die Kolbenfläche. Je größer die wirksame Fläche oder je höher der Druck, desto größer ist die theoretisch erreichbare Kraft.

In der Praxis ist die Rechnung etwas differenzierter. Beim Einfahren reduziert die Kolbenstange die wirksame Fläche. Außerdem beeinflussen Reibung, Druckverluste, Ventile, Schläuche, Einbaulage und Sicherheitsfaktoren das reale Ergebnis. Deshalb berücksichtigt der Rechner auch den Wirkungsgrad und unterscheidet zwischen Schubkraft und Zugkraft.

Deshalb ist dieser Rechner sinnvoll

Gerade bei der Auswahl von Pneumatikzylindern kommt es schnell zu Fehleinschätzungen. Ein Zylinder kann auf dem Papier passend wirken, liefert aber in der realen Anwendung möglicherweise nicht genug Kraftreserve. Umgekehrt kann ein zu groß dimensionierter Zylinder unnötig viel Druckluft verbrauchen.

Der Pneumatikzylinder-Rechner hilft, diese Zusammenhänge sichtbar zu machen. Er ersetzt keine vollständige technische Auslegung, bietet aber eine gute erste Orientierung für die Praxis.

Für welche Anwendungen ist der Rechner gedacht?

Der Rechner ist hilfreich, wenn Sie zum Beispiel:

• einen Pneumatikzylinder für eine neue Anwendung grob auslegen möchten
• Schubkraft und Zugkraft eines vorhandenen Zylinders vergleichen wollen
• den Luftverbrauch eines Zylinders abschätzen möchten
• verschiedene Kolbendurchmesser oder Hübe gegenüberstellen wollen
• eine technische Vorauswahl treffen möchten, bevor Sie ein Produkt anfragen oder bestellen

Jetzt ausprobieren

Den neuen Pneumatikzylinder-Rechner finden Sie im Pneumatikum auf pneumatikus.de.

Geben Sie einfach Kolbendurchmesser, Stangendurchmesser, Hub, Betriebsdruck und Wirkungsgrad ein. Der Rechner zeigt anschließend die wichtigsten Werte übersichtlich an.

Gleich ausprobieren, hier geht es zum Pneumatikzylinder-Rechner:

Vorteile, Nachteile und typische Einsatzbereiche im Vergleich

Bei pneumatischen Schlauchverbindungen stehen Anwender häufig vor der Frage, ob klassische Rapid-Verschraubungen oder moderne Steckverschraubungen mit blauem Lösering die bessere Wahl sind. Beide Systeme haben ihre Berechtigung, unterscheiden sich aber deutlich bei Montageaufwand, Belastbarkeit, Sicherheit, Gewicht und Kosten.

Während Rapid-Verschraubungen vor allem durch ihre hohe mechanische Festigkeit und vibrationssichere Verbindung überzeugen, punkten Steckverschraubungen der Blauen Serie durch einfache Montage, geringes Gewicht und schnelle Lösbarkeit.

---

Rapid-Verschraubungen: robuste Verbindung für anspruchsvolle Anwendungen

Rapid-Verschraubungen arbeiten mit einer Überwurfmutter, durch die der Schlauch mechanisch geklemmt wird. Dadurch entsteht eine sehr feste Verbindung zwischen Schlauch und Verschraubung.

Ein großer Vorteil liegt in der hohen Sicherheit bei Zug- und Druckbelastung. Da der Schlauch eingeklemmt wird, sitzt er besonders fest in der Verschraubung. Das macht Rapid-Verschraubungen vor allem dort interessant, wo Vibrationen, mechanische Belastungen oder höhere Temperaturen auftreten können.

Da Rapid-Verschraubungen in der Regel aus Messing, häufig vernickelt, gefertigt sind, sind sie mechanisch deutlich belastbarer als viele Kunststoff-Steckverschraubungen. Auch die Temperaturbeständigkeit ist meist höher, wobei diese immer vom verwendeten Schlauchmaterial abhängig bleibt.

Vorteile von Rapid-Verschraubungen

• vibrationssichere Verbindung von Schlauch und Verschraubung
• hohe Sicherheit bei Zug- und Druckbelastung
• fester Sitz durch mechanisch eingeklemmten Schlauch
• höhere Temperaturbelastbarkeit, abhängig vom Schlauchmaterial
• hohe mechanische Stabilität durch Metallausführung, meist Messing vernickelt
• geeignet für robuste industrielle Anwendungen

---

Nachteile von Rapid-Verschraubungen

Der wichtigste Nachteil liegt in der deutlich längeren Montagezeit. Im Vergleich zu einer Steckverschraubung muss der Schlauch aufwendiger vorbereitet und verschraubt werden.

Zusätzlich muss der Schlauch sowohl innen als auch außen kalibriert sein. Das erhöht den Aufwand bei der Verarbeitung.

Ein weiterer Punkt ist die Belastung des Schlauches durch die Überwurfmutter. An den Quetschstellen kommt es zu einer Verringerung der Wandstärke kommen. Dadurch wird der Schlauch im Bereich der Klemmung mechanisch stärker beansprucht. Auch direkt hinter der Überwurfmutter kann eine erhöhte Knickbelastung entstehen.

Dazu kommen ein höheres Gewicht und ein meist deutlich höherer Preis gegenüber Steckverschraubungen.

Nachteile von Rapid-Verschraubungen

• deutlich längere Montagezeit
• Schlauch muss innen und außen kalibriert sein
• mögliche Verringerung der Wandstärke an den Quetschstellen
• erhöhte Knickbelastung hinter der Überwurfmutter
• höheres Gewicht
• höherer Preis
• weniger komfortabel bei häufigem Lösen und Wiederverbinden
• Verringerung des Durchflusses

---

Steckverschraubungen der Blauen Serie: schnell, leicht und montagefreundlich

Steckverschraubungen mit blauem Lösering sind besonders montagefreundlich. Der Schlauch wird einfach eingesteckt und kann bei Bedarf durch Betätigen des Löserings wieder gelöst werden. Dadurch entsteht ein praktischer Kupplungseffekt, der besonders bei Wartung, Umbau oder Demontage von Vorteil ist.

Die Montagezeit ist gegenüber Rapid-Verschraubungen deutlich geringer. Außerdem muss der Schlauch nur außen kalibriert sein. Die Verarbeitung ist dadurch einfacher und schneller.

Ein weiterer Vorteil: Der Schlauch wird bei der Montage nicht gequetscht und nicht durch eine Überwurfmutter beschädigt. Die Wandstärke bleibt erhalten, was besonders bei empfindlicheren Schläuchen ein wichtiger Punkt sein kann.

Auch das geringere Gewicht spricht für Steckverschraubungen, insbesondere bei Anlagen mit vielen Verbindungspunkten.

Vorteile von Steckverschraubungen der Blauen Serie

• sehr schnelle Montage
• einfach wieder lösbar durch blauen Lösering
• praktischer Kupplungseffekt
• geringes Gewicht
• Schlauch muss nur außen kalibriert sein
• keine Beschädigung des Schlauches durch die Montage
• ideal für Wartung, Umbau und Lösen
• wirtschaftlich bei vielen Verbindungspunkten
• keine Reduzierung des Durchflusses

---

Nachteile von Steckverschraubungen der Blauen Serie

Der größte Nachteil liegt in der geringeren Belastbarkeit gegenüber Rapid-Verschraubungen. Viele Steckverschraubungen bestehen teilweise aus Kunststoff. Dadurch sind sie thermisch, mechanisch und chemisch weniger belastbar als Metallverschraubungen.

Bei anspruchsvollen Einsatzbedingungen, etwa hohen Temperaturen, starken Vibrationen, aggressiven Medien oder hoher mechanischer Beanspruchung, kann eine Rapid-Verschraubung die sicherere Wahl sein.

Ein weiterer Punkt ist der Patronenring. Ist dieser aus Zinkdruckguss gefertigt, kann er anfälliger für Oxidation sein. Das sollte besonders bei feuchten, aggressiven oder korrosionsfördernden Umgebungen berücksichtigt werden.

Nachteile von Steckverschraubungen der Blauen Serie

• geringere mechanische Belastbarkeit gegenüber Metallverschraubungen
• geringere thermische Belastbarkeit
• chemisch nicht so widerstandsfähig wie Messing- oder Metallausführungen
• Kunststoffkörper kann bei anspruchsvollen Umgebungen nachteilig sein
• Patronenring aus Zinkdruckguss kann anfällig für Oxidation sein

---

Direkter Vergleich

Kriterium	Rapid-Verschraubung	Steckverschraubung Blaue Serie
Montagezeit	höher	deutlich geringer
Lösbarkeit	aufwendiger	schnell lösbar über Lösering
Verbindungssicherheit	sehr hoch	gut, aber abhängig von Anwendung
Vibrationssicherheit	sehr hoch	geringer als bei geklemmter Verbindung
Zug- und Druckbelastung	sehr hoch durch Klemmung	gut, aber konstruktionsbedingt begrenzt
Temperaturbelastbarkeit	höher, abhängig vom Schlauch	geringer, abhängig vom Material
Mechanische Belastbarkeit	hoch durch Messing vernickelt	geringer durch Kunststoffanteile
Schlauchvorbereitung	innen und außen kalibrieren	nur außen kalibrieren
Schlauchbelastung bei Montage	Quetschung möglich	keine Quetschung
Gewicht	höher	deutlich niedriger
Preis	höher	meist günstiger
Korrosions-/Oxidationsthema	abhängig vom Material	Patronenring aus Zinkdruckguss kann anfällig sein

---

Fazit: Die Anwendung entscheidet

Rapid-Verschraubungen sind die bessere Wahl, wenn eine besonders robuste, vibrationssichere und mechanisch belastbare Verbindung benötigt wird. Sie eignen sich vor allem für anspruchsvolle Industrieanwendungen, bei denen Sicherheit, Temperaturbeständigkeit und Zugfestigkeit wichtiger sind als Montagegeschwindigkeit und Gewicht.

Steckverschraubungen der Blauen Serie sind dagegen ideal, wenn schnelle Montage, einfache Lösbarkeit, geringes Gewicht und wirtschaftliche Verarbeitung im Vordergrund stehen. Sie sind besonders praktisch für Standard-Pneumatikanwendungen, Wartungsbereiche und Anlagen, bei denen Verbindungen häufiger gelöst oder geändert werden müssen.

Kurz gesagt:
Rapid-Verschraubungen stehen für maximale Robustheit und Sicherheit.
Steckverschraubungen der Blauen Serie stehen für schnelle Montage, einfache Handhabung und hohe Wirtschaftlichkeit.

Hinweis zur Nutzung

Dieser Artikel ersetzt keine Gefährdungsbeurteilung, Betriebsanleitung, Prüfung oder Rechtsberatung. Für konkrete Anlagen sind die Herstellerangaben, geltende Vorschriften, Normen und betriebliche Vorgaben maßgeblich.

---

1. Einordnung

Pneumatische Anlagen sind in vielen Maschinen, Vorrichtungen und Fertigungsprozessen im Einsatz. Druckluft wirkt auf den ersten Blick sauber und gut beherrschbar, kann aber bei falscher Auslegung, Montage, Wartung oder Bedienung erhebliche Risiken verursachen. Dieses Merkblatt fasst die wichtigsten Punkte für Betreiber, Einkauf, Instandhaltung und technische Beschaffung zusammen.

Die Hinweise orientieren sich fachlich unter anderem an den öffentlich zugänglichen Praxishilfen des IFA/DGUV und an den sicherheitstechnischen Grundsätzen der DIN EN ISO 4414 / ISO 4414.

Merksatz:
Sicherheit in der Pneumatik entsteht nicht durch ein einzelnes Bauteil, sondern durch das Zusammenspiel aus richtiger Auslegung, geeigneten Komponenten, klarer Dokumentation, regelmäßiger Prüfung und geschultem Verhalten.

---

2. Typische Gefährdungen

Unerwartete Maschinenbewegungen

Mögliche Ursachen:
Energieausfall und Wiederkehr, Druckabfall, gespeicherte Restenergie, Bauteilversagen, ungeeignete Steuerungskonzepte oder manipulierte Schutzeinrichtungen.

Worauf zu achten ist:
Bewegungen müssen beherrschbar bleiben. Lasten, Zylinder und Greifer dürfen bei Störung, Wartung oder Wiederanlauf nicht unkontrolliert reagieren.

Aufpeitschen von Schlauchleitungen

Mögliche Ursachen:
Falsche Schlauchauswahl, beschädigte Leitungen, ungünstige Befestigung, unsichere Schnelltrennkupplungen oder äußere Einwirkungen.

Worauf zu achten ist:
Schläuche passend zu Druck, Medium, Umgebung und Bewegung auswählen. Kupplungen drucklos trennen oder Sicherheitskupplungen verwenden.

Wegschleudern oder Bersten von Teilen

Mögliche Ursachen:
Unsachgemäße Montage, falsche Bauteile, zu hoher Betriebsdruck oder unzulässiger Druckabfall an Spann- und Halteeinrichtungen.

Worauf zu achten ist:
Druckbereiche einhalten, Druckminderer sichern, Bauteile passend dimensionieren und nach Instandsetzung eine Funktionskontrolle durchführen.

Austritt von Druckluft und Partikeln

Mögliche Ursachen:
Leckagen, gelöste Verschraubungen, Verschmutzung, beschädigte Filter, offene Ausblasstellen oder unsachgemäße Reinigung mit Druckluft.

Worauf zu achten ist:
Leckagen beseitigen, Filterzustand prüfen und austretende Luft nicht auf Personen richten. Bei Bedarf Schutzbrille oder weitere PSA verwenden.

---

3. Sicherheit entlang des Lebenszyklus

Pneumatische Sicherheit sollte nicht erst bei einer Störung betrachtet werden. Sinnvoll ist ein Lebenszyklusansatz: planen, beschaffen, aufstellen, betreiben, warten, instandsetzen und dokumentieren.

Beschaffung und Planung

• Einsatzdaten, Druckbereiche, Umgebungsbedingungen und Schalthäufigkeiten vorab klären.
• Komponenten nach Betriebsdruck, Durchfluss, Temperatur, Medium, Werkstoffverträglichkeit und Sicherheitsfunktion auswählen.
• Betriebsanleitung, Schaltplan, Stücklisten, Wartungshinweise und Konformitätsunterlagen einfordern.
• Bei Maschinen und Anlagen relevante Anforderungen aus Maschinenrecht und Normung berücksichtigen.

Aufstellung und Inbetriebnahme

• Nur nach Betriebsanleitung montieren und in Betrieb nehmen.
• Sicherheitseinrichtungen, Warnhinweise, Druckbegrenzung und Entlüftungseinrichtungen vor Start prüfen.
• Schlauchleitungen mechanisch schützen, korrekt führen und gegen Scheuern, Knicken oder Zugbelastung sichern.
• Druckbehälter und prüfpflichtige Teile nach den geltenden Vorgaben prüfen lassen.

Betrieb

• Druckhöhe, Filterzustand, Kondensat, Ölnebel, Geräusche und Leckagen regelmäßig beobachten.
• Störungen, ungewöhnliche Bewegungen oder Veränderungen an Schutzeinrichtungen sofort bewerten.
• Mängel nicht provisorisch umgehen, sondern fachgerecht beseitigen und dokumentieren.
• Bedienpersonen unterweisen und klare Zuständigkeiten für Eingriffe festlegen.

Wartung und Inspektion

• Wartungsintervalle aus Herstellerangaben und Einsatzbedingungen ableiten.
• Schläuche, Kupplungen, Ventile, Druckregler, Filter, Manometer, Druckschalter und Warneinrichtungen prüfen.
• Funktion von Schutzeinrichtungen und Sicherheitsfunktionen nachvollziehbar testen.
• Prüfungen, Ersatzteile und Veränderungen dokumentieren.

Instandsetzung

• Vor Eingriffen drucklos schalten, Restenergie berücksichtigen und gegen Wiedereinschalten sichern.
• Nur geeignete Ersatzteile und Dichtungen verwenden; Bauteile nicht außerhalb ihrer Spezifikation betreiben.
• Nach der Reparatur Funktionskontrolle, Dichtheitsprüfung und ggf. erneute Sicherheitsprüfung durchführen.
• Änderungen am System in Schaltplan und Wartungsunterlagen nachführen.

---

4. Fünf Verhaltensregeln für sichere Eingriffe

Die folgenden Regeln sind besonders bei Wartung, Fehlersuche, Umrüstung und Instandsetzung relevant. Sie sind bewusst praxisnah formuliert und müssen mit den betrieblichen Freigabe- und Lockout/Tagout-Verfahren abgestimmt werden.

1. Lasten sichern

Angehobene Lasten, Greifer, Spannvorrichtungen und Maschinenteile in geneigter Lage vor dem Eingriff absenken, mechanisch abstützen oder gegen Bewegung sichern.

2. Steuerung ausschalten

Anlage in einen sicheren Zustand bringen. Automatikbetrieb, Fremdstart, Fernbedienung und unerwartete Signale berücksichtigen.

3. Energiequellen trennen

Druckluftversorgung und weitere Energiearten trennen und gegen Wiedereinschalten sichern.

4. Drucklosigkeit herstellen und prüfen

Alle relevanten Anlagenteile entlüften. Gespeicherte Energie in Zylindern, Leitungen, Druckbehältern und Feder- oder Gewichtssystemen berücksichtigen.

5. Umfeld absichern

Benachbarte oder verkettete Maschinen, Übergabestellen und Bewegungsräume bei Bedarf abschalten, absperren oder eindeutig kennzeichnen.

---

5. Auswahl- und Prüfpunkte für typische Pneumatik-Komponenten

Schlauchleitungen

Praxisfrage:
Passen Druck, Temperatur, Medium, Biegeradius, Abriebbeanspruchung und Bewegung?

Hinweis:
Regelmäßig auf Risse, Scheuerstellen, Knicke, Blasenbildung und feste Verbindungen prüfen.

Kupplungen

Praxisfrage:
Kann sicher entkuppelt werden, ohne dass die Leitung peitscht oder Restdruck schlagartig entweicht?

Hinweis:
Bei häufigem Trennen oder größeren Nennweiten Sicherheits-Schnelltrennkupplungen prüfen.

Druckregler / Druckminderer

Praxisfrage:
Ist der zulässige Arbeitsdruck der nachgelagerten Bauteile zuverlässig begrenzt?

Hinweis:
Einstellwerte kennzeichnen, gegen unbeabsichtigtes Verstellen sichern und Manometer plausibilisieren.

Filter / Wartungseinheiten

Praxisfrage:
Wird die Druckluftqualität erreicht, die Ventile, Zylinder und Sensorik benötigen?

Hinweis:
Filterelemente und Kondensatstand nach Einsatzbedingungen kontrollieren; Wartungsintervalle dokumentieren.

Ventile und Zylinder

Praxisfrage:
Verhalten sich Bewegungen bei Druckausfall, Not-Halt, Wiederanlauf und Entlüftung sicher?

Hinweis:
Sicherheitsfunktionen nicht allein aus dem Datenblatt ableiten; Gesamtsystem betrachten.

---

6. Quellen und weiterführende Informationen

Für weiterführende Informationen und fachliche Vertiefung eignen sich insbesondere folgende Quellen:

DIN EN ISO 4414:2011-04: Fluidtechnik – Allgemeine Regeln und sicherheitstechnische Anforderungen an Pneumatikanlagen und deren Bauteile.

Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (IFA): Praxishilfen zu Hydraulik/Pneumatik, insbesondere der Hinweis auf Gefährdungen und sichere Handhabung pneumatischer Anlagen.
Online: https://www.dguv.de/ifa/praxishilfen/praxishilfen-maschinenschutz/hilfen-zu-hydraulik-pneumatik/index.jsp

IFA/DGUV: Sicherer Umgang mit pneumatischen Anlagen, PDF, Stand 05/2016.
Online: https://www.dguv.de/medien/ifa/de/pra/hydraulik_pneumatik/pneumatische_anlagen.pdf

ISO 4414:2010: Pneumatic fluid power – General rules and safety requirements for systems and their components.
Online-Übersicht: https://www.iso.org/standard/44790.html
